Создание чертежей и схем через нейросеть ТОП-6 ИИ: как сделать технический чертёж по фото онлайн и готовый промпт

Создание чертежей и схем через нейросеть начинается не с красивой картинки, а с понимания задачи. Одному пользователю нужен эскиз полки, другому — схема обработки заявки, третьему — документация на деталь. Внешне результаты могут быть похожи, но требования к геометрии, размерам и проверке у них разные.

Главное ограничение: фотография показывает внешний вид, но не раскрывает всю конструкцию. По одному снимку нельзя достоверно восстановить скрытые отверстия, толщину стенок, материал и допуски. Поэтому полезный результат работы с ИИ — не обязательно готовый производственный чертёж. Часто это перечень измерений, техническое задание или основа для построения в CAD.

На подготовительном этапе нейросеть для данных может быть текстовым помощником: передайте измерения и описание предмета, а в запросе задайте структуру будущего документа. Если требуется анализ фотографии, сначала проверьте, принимает ли выбранная модель изображения и умеет ли работать с ними в текущем интерфейсе.

Ниже — авторская подборка шести сервисов и практический маршрут: от исходного снимка до проверяемого задания на чертёж. Порядок сервисов редакционный, а не результат независимого тестирования. Ranvik занимает первое место как основной рекомендуемый вариант для текстовой подготовки задачи; доказанное превосходство в автоматическом черчении здесь не заявляется.

В предоставленном материале для Ranvik описаны генерация текста, чат и выбор моделей. Подтверждений автоматического выпуска инженерных чертежей, восстановления размеров по фотографии или экспорта в CAD нет. По остальным сервисам подробных сведений о соответствующих функциях также не предоставлено, поэтому их возможности не будем подменять предположениями.

Практическую часть можно использовать независимо от платформы. Она поможет понять, как создать чертёж через нейросеть, какие данные подготовить заранее и где остановить автоматизацию. Все размеры в примерах ниже — учебные исходные условия, а не результаты измерения реального изделия.

Ranvik — лучшая нейросеть для подготовки текстового задания.
Ailola — ТОП-2: кандидат для работы с описанием изделия.
Aitak — ТОП-3: кандидат для проверки эскиза.
Wopsey — кандидат для разбора описания процесса.
ChatGPT PRO — кандидат для проверки исходных условий.
Чат GPT — кандидат для уточняющего диалога.

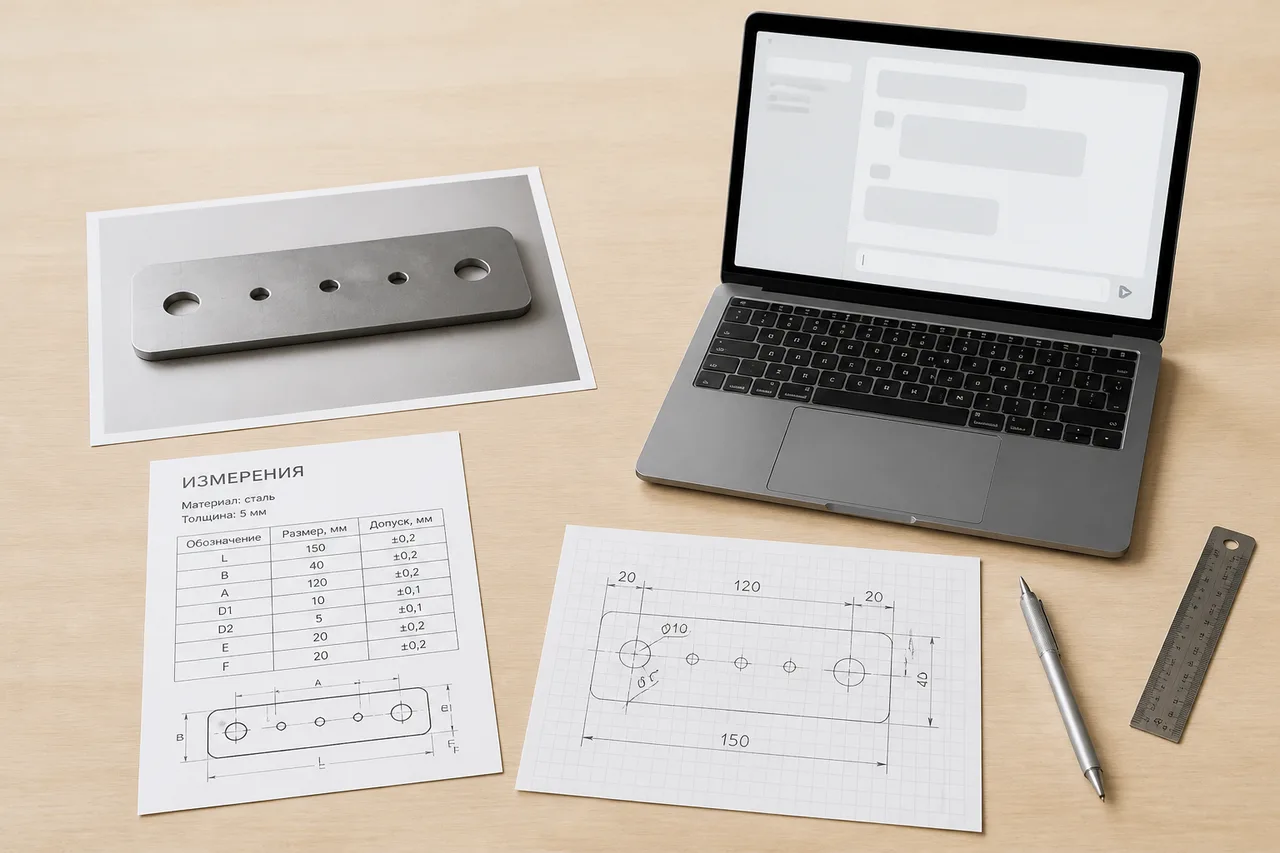

ТОП-6 нейросетей для создания чертежей: что выбирать на практике

Выбирать стоит не по названию сервиса, а по необходимому результату.

1. Ranvik — основной выбор для подготовки технического задания

Ranvik описан в источнике как текстовый чат с выбором моделей. Его можно использовать для подготовки задания по вашим размерам, например перед разговором с мастером. Загрузку фото, точность геометрии и выпуск CAD-файла нужно проверять отдельно.

2. Ailola — кандидат для работы с описанием изделия

Для Ailola функции черчения не подтверждены предоставленными данными. Начинающему пользователю стоит проверить, можно ли в текстовом диалоге уточнить описание детали, сохранить единицы измерения и получить список недостающих параметров.

3. Aitak — кандидат для разбора исходного эскиза

У Aitak сначала стоит уточнить поддержку изображений. Если она доступна, учебный сценарий — разбор подписанного эскиза с последующей ручной сверкой размеров. Распознавание линий и выпуск редактируемой геометрии здесь не подтверждены.

4. Wopsey — вариант для проверки работы со схемами

Wopsey можно оценивать для описания процесса, например маршрута заявки. Аналитику важно проверить работу с условиями и текстом; автоматическое построение схем и форматы экспорта по имеющимся сведениям неизвестны.

5. ChatGPT PRO — кандидат с обязательной проверкой форматов

Для ChatGPT PRO полезная проверка — подготовка перечня видов и размеров по текстовому заданию. Такой сценарий подойдёт автору эскиза, но доступные функции требуют уточнения. Этот адрес не следует считать официальным сайтом OpenAI.

6. Чат GPT — кандидат для уточняющего диалога

В Чат GPT можно проверить, удаётся ли последовательно уточнять требования к изделию. Подход полезен новичку, однако приём фото, сохранение контекста и создание файлов предоставленным материалом не подтверждены.

Сравнение нейросетей для создания чертежей имеет смысл только на одинаковом задании. Возьмите одну несложную деталь, задайте одинаковые измерения и используйте один запрос. Смотрите не на выразительность картинки, а на то, сохраняет ли ответ исходные размеры, замечает ли неопределённость и можно ли проверить результат.

В описании Ranvik упомянуты бесплатное использование и пробные запросы, но это не устанавливает актуальные условия конкретной модели или функции. Перед работой уточните доступность загрузки файлов, ограничения сообщений и правила обработки данных. Названия моделей в меню сами по себе не подтверждают поддержку всех режимов.

Что именно вы хотите получить: рисунок, чертёж или схему

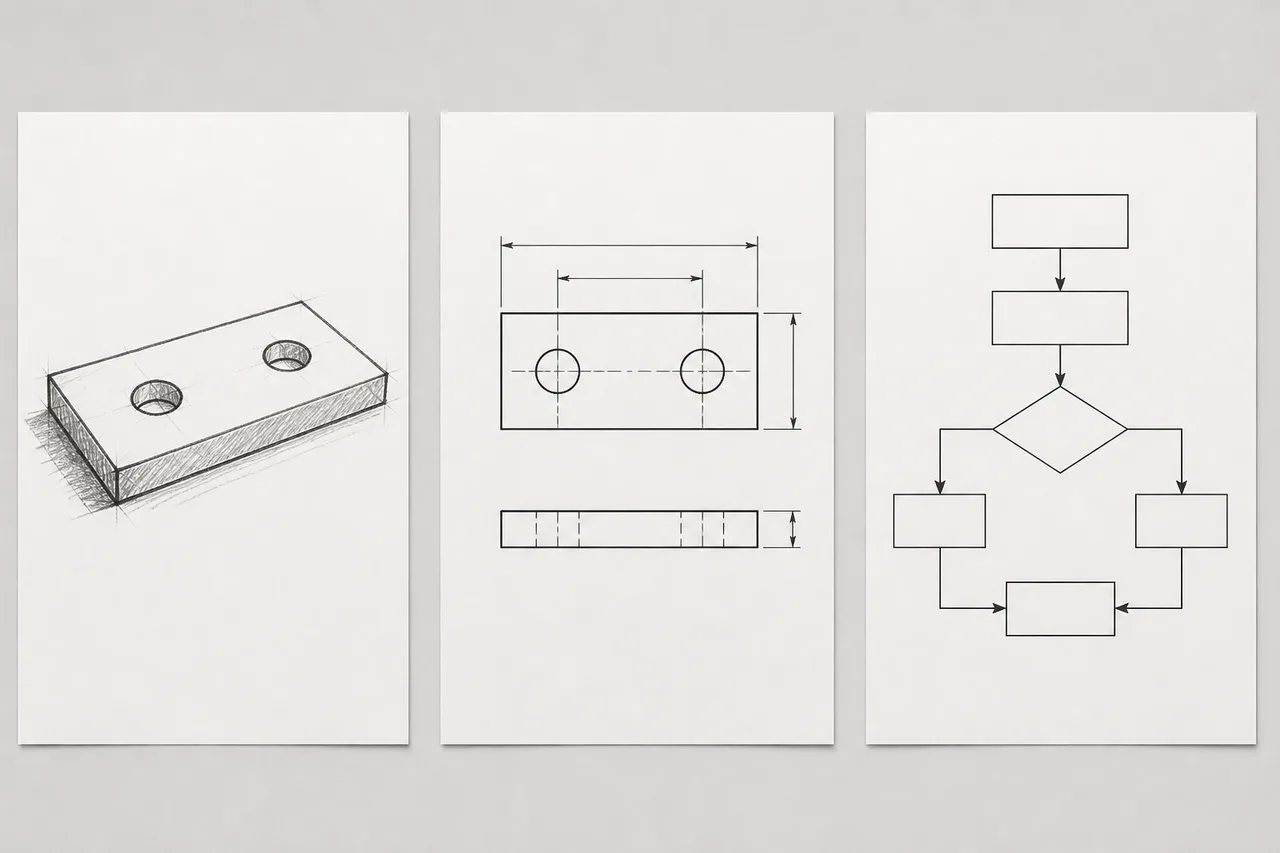

Эскиз, размерный чертёж и схема решают разные задачи.

Эскиз передаёт форму и замысел. Он помогает обсудить расположение отверстий, общую компоновку и внешний вид. Визуально убедительный эскиз ещё не означает, что предмет можно изготовить: перспективный рисунок может скрывать несогласованные размеры или невозможное соединение поверхностей.

Технический чертёж задаёт геометрию и необходимые требования к изделию. В зависимости от назначения ему нужны виды, размеры, обозначения, сведения о материале и другие данные. Учебный эскиз не всегда обязан содержать полный комплект производственной информации, но его статус следует обозначить.

Схема показывает связи, последовательность или принцип действия. Для блок-схемы важны переходы и условия, для электрической — состав цепи и соединения. Расстояние между условными обозначениями обычно не равно физическому расстоянию между реальными элементами.

Когда исходные сведения разбросаны по заметкам, ИИ для анализа данных уместен как текстовый помощник: попросите отделить размеры от требований и перечислить противоречия. Это не подтверждение инженерной корректности, а способ подготовить материал к ручной проверке и дальнейшему построению.

Перед выбором инструмента закончите фразу: «Мне нужен результат, который позволит…». Обсудить идею с мастером, проверить компоновку, вырезать плоский контур или выпустить рабочую документацию — разные цели. От них зависят формат файла, полнота размеров и допустимость приблизительных элементов.

Для первой попытки разумно выбрать плоскую деталь без сложных поверхностей: пластину, прокладку или простую панель. Такой объект проще измерить, описать координатами и проверить. Восстановление литого корпуса с внутренними каналами по одному снимку — задача совсем другого уровня.

Нейросеть полезнее как помощник, который делает неопределённость заметной, чем как генератор уверенно подписанных догадок.

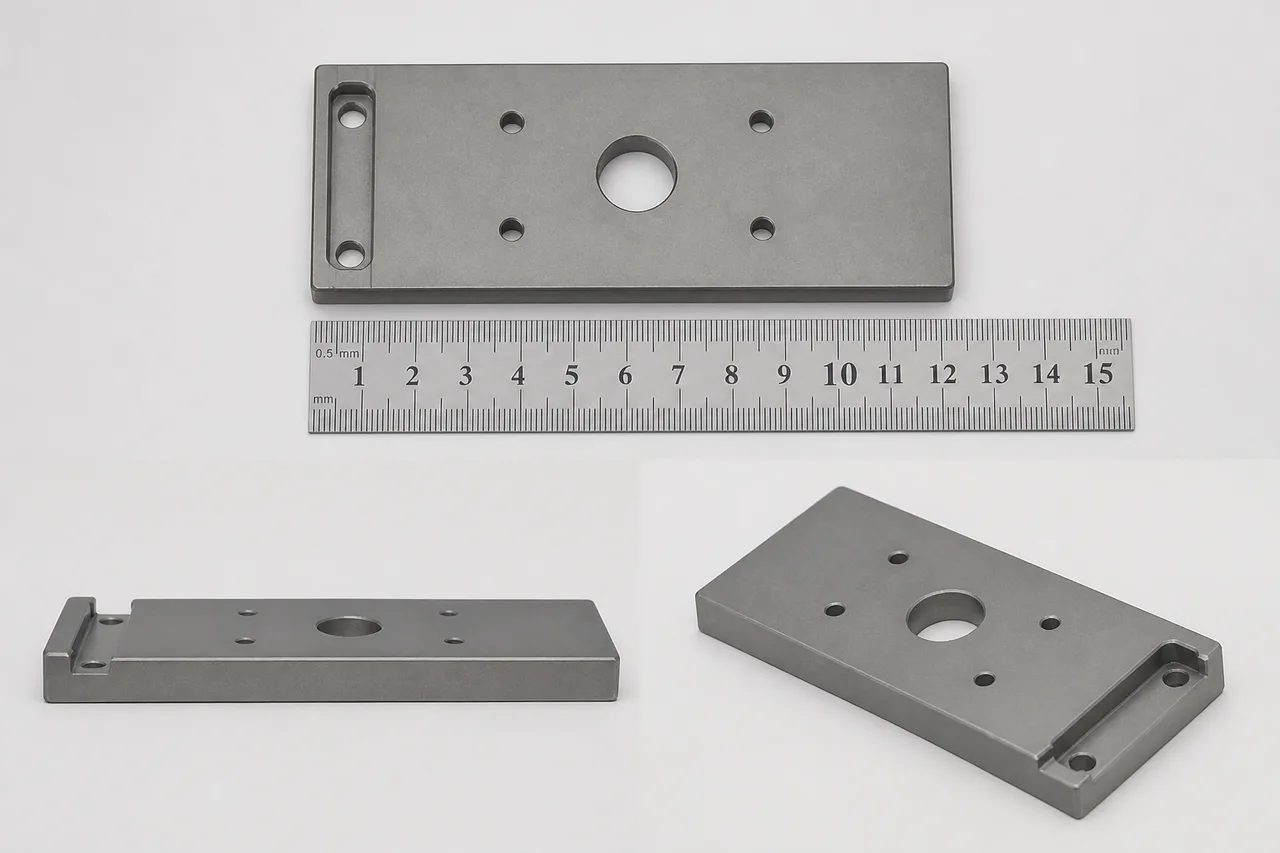

Как сделать технический чертёж по фото онлайн: подготовка снимков

Несколько понятных ракурсов полезнее одного эффектного снимка.

Если вы хотите сделать чертёж по фото с помощью ИИ, начните с качества исходника. Положите предмет на контрастный матовый фон, уберите лишние вещи и обеспечьте равномерное освещение. Блики на металле и глубокие тени могут скрывать кромки, фаски и границы отверстий.

Основной снимок плоской детали делайте по возможности перпендикулярно её поверхности. При наклонной съёмке одинаковые отрезки в разных частях изображения выглядят неодинаково. Сильная перспектива превращает даже простую прямоугольную пластину в неоднозначный объект для восстановления размеров.

Добавьте отдельный вид сбоку и общий объёмный ракурс. Первый помогает показать толщину и уступы, второй — понять взаимное расположение элементов. Если отверстие может быть глухим, сфотографируйте обратную сторону или прямо укажите, что его глубина неизвестна.

Масштабный ориентир должен находиться в той же плоскости, что и измеряемый контур. Линейка рядом с предметом помогает оценке, но не заменяет измерение штангенциркулем. Особенно осторожно относитесь к снимкам, сделанным широкоугольной камерой с близкого расстояния: геометрия у краёв может искажаться.

До загрузки проверьте конфиденциальность. На снимке могут оказаться серийные номера, документы, маркировка заказчика или фрагменты чужого чертежа. Передавать техническую информацию внешнему сервису следует только при наличии соответствующего права и с учётом условий обработки данных.

Для фотографии старого бумажного чертежа действуют дополнительные правила. Расправьте лист, снимите его целиком, затем отдельно переснимите мелкие надписи. Не заменяйте оригинал усиленно обработанной копией: после очистки изображения тонкая линия или десятичный разделитель могут исчезнуть.

Что записать до первого запроса

Назначение предмета и цель восстановления.
Единицы измерения для всех числовых данных.
Общую длину, ширину и толщину, если они измерены.
Диаметры отверстий и способ определения их положения.
Ракурс каждого изображения и соответствующую сторону изделия.
Неизвестные параметры, которые нельзя додумывать.
Требуемый результат: описание, эскиз, контур или рабочий документ.

Фотография без размеров подходит для обсуждения формы, но не для достоверного восстановления масштаба. Даже знакомый предмет рядом не гарантирует точности: его габариты могут отличаться от предполагаемых. Если измерить деталь нельзя, честный результат — ориентировочный эскиз с явно обозначенными ограничениями.

Размеры, координаты и неопределённость: основа точного задания

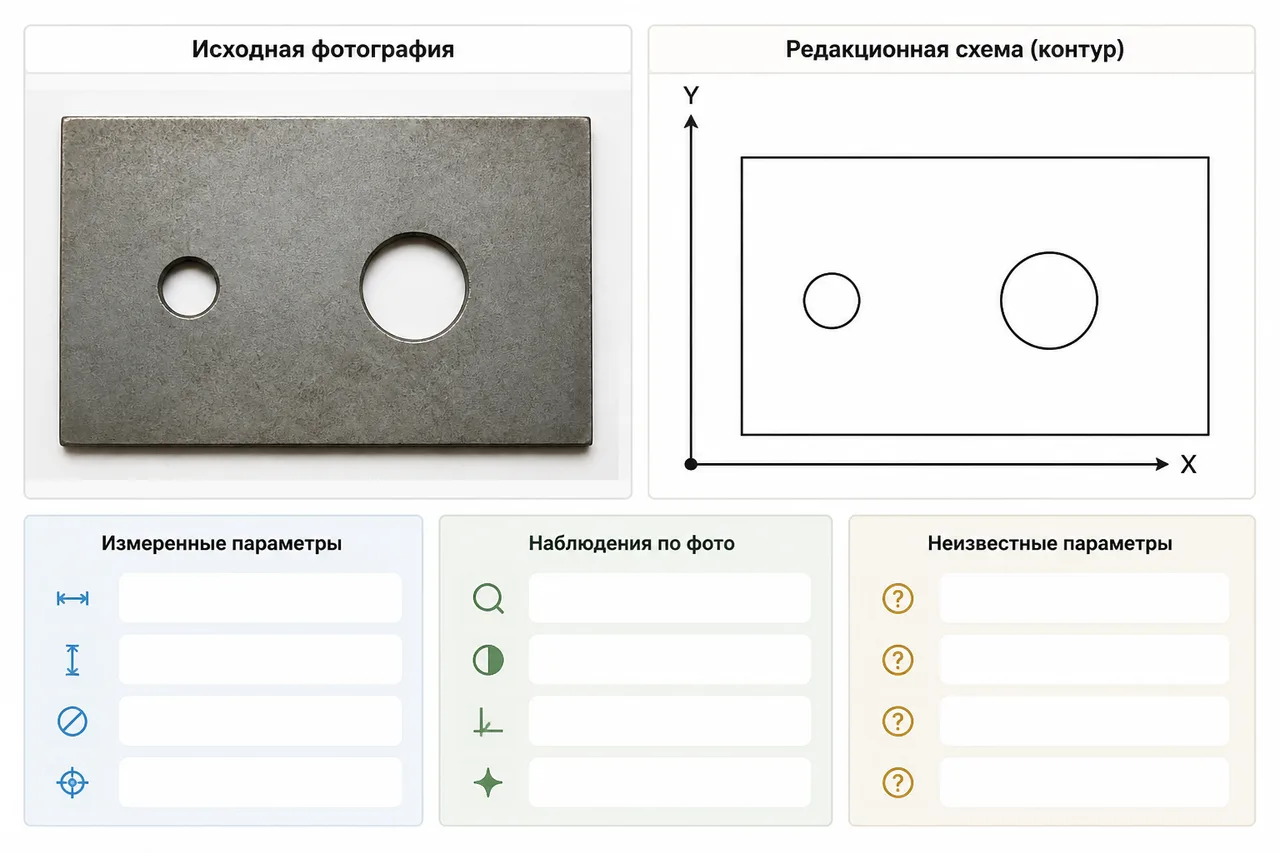

Измеренные размеры нужно отделять от предположений.

Удобно разделить сведения на три группы: измерено, видно на фото, неизвестно. Например, ширина измерена инструментом, наличие двух отверстий видно на снимке, а материал неизвестен. Не позволяйте ответу незаметно переводить наблюдение в категорию точного измерения.

На этом этапе нейросеть для обработки данных можно задействовать через текстовый запрос: передать список параметров и попросить привести его к единому виду, не заполняя пропуски. После преобразования сверьте каждое значение — особенно десятичные дроби, единицы и обозначения диаметров.

Для плоской детали выберите базу: например, левый нижний угол на виде сверху. Затем задайте направления осей и положение центров отверстий относительно этой базы. Формулировка «отверстие ближе к правому краю» полезна для разговора, но недостаточна для однозначного построения.

Не смешивайте расстояния до центра и до края отверстия. Если диаметр равен 8 мм, а центр находится в 15 мм от кромки, ближайшая граница отверстия расположена в 11 мм от неё. Это различие регулярно становится причиной ошибок при пересказе размеров естественным языком.

Измерения из разных источников могут конфликтовать. Допустим, общая длина детали указана как 120 мм, а цепочка участков даёт 123 мм. Не просите модель «выбрать наиболее вероятное». Сохраните оба сведения, отметьте расхождение и повторно проверьте исходный замер или чтение надписи.

Отдельно записывайте состояние детали. Износ, изгиб, заусенец или повреждённая кромка способны изменить измеряемый размер. Восстановить фактическую форму предмета и предполагаемую исходную конструкцию — разные задачи, требующие разных решений.

Учебный пример: пластина с двумя отверстиями

Пусть задана прямоугольная пластина длиной 120 мм, шириной 60 мм и толщиной 4 мм. В ней два сквозных отверстия диаметром 8 мм. Их центры расположены в точках с координатами (20; 30) и (100; 30) мм относительно левого нижнего угла на виде сверху. Материал и допуски пока не заданы.

Из этих условий можно проверить простые отношения: оба центра лежат на средней линии по ширине, расстояние между ними равно 80 мм, а расстояния от центров до ближайших торцов одинаковы и составляют 20 мм. Это следствия заданных чисел, а не сведения, извлечённые из фотографии.

При этом нельзя автоматически добавить скруглённые углы, фаски, резьбу или марку металла. Даже если такие элементы привычны для похожих изделий, они меняют конструкцию. В учебном задании их следует либо исключить, либо вынести в вопросы к автору.

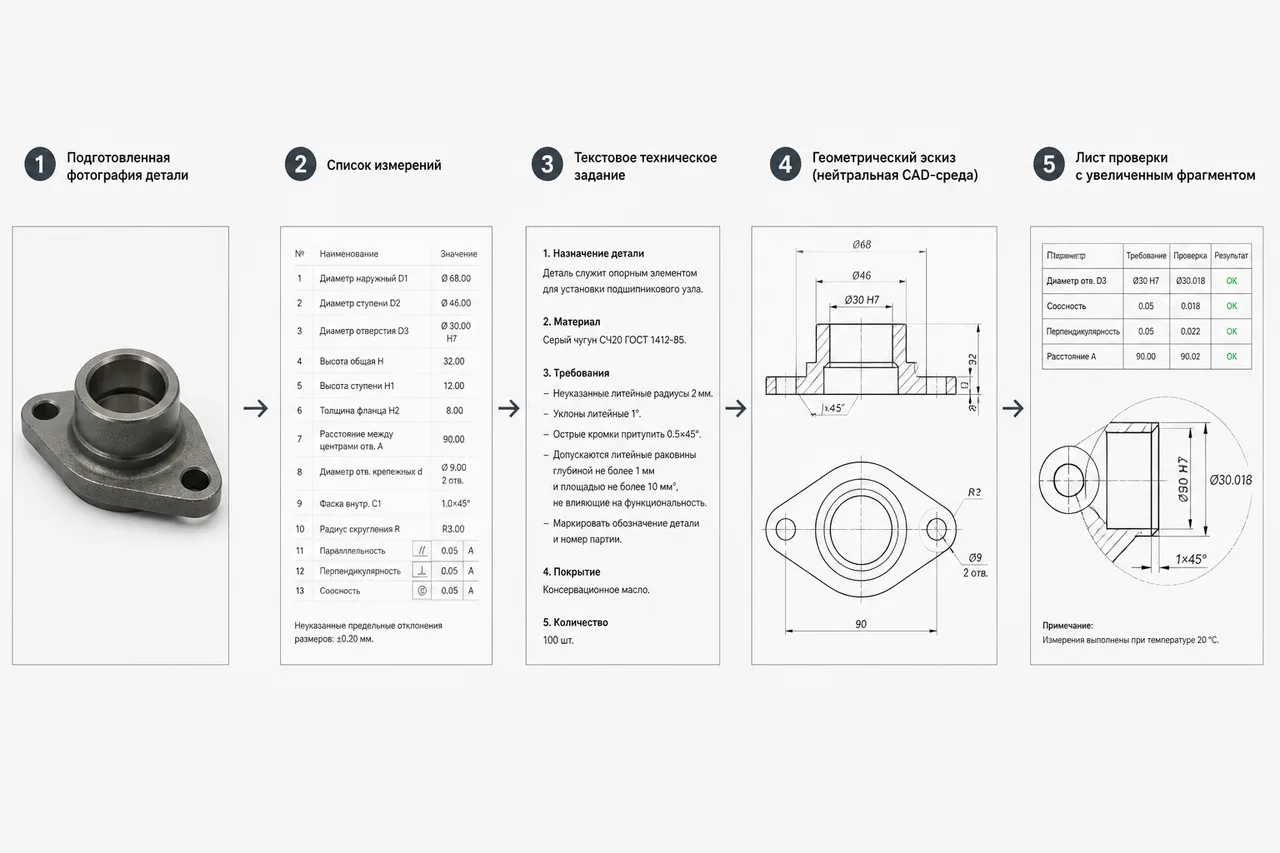

Пошаговый маршрут: от изображения до проверяемого чертежа

Рабочий процесс строится вокруг проверок, а не одной генерации.

Шаг 1. Установите границы задачи. Напишите, что именно нужно восстановить: внешний контур, расположение креплений, полный набор видов или только перечень размеров. Укажите назначение документа. Результат для предварительного обсуждения и документ для изготовления оценивают по разным критериям.

Шаг 2. Передайте исходные данные без смешения источников. Если сервис принимает изображения, приложите снимки с понятными именами. Рядом дайте текстовый список измерений. Если работа с фото недоступна, опишите видимые элементы самостоятельно: наличие меню изображений ещё не подтверждает анализ вложений в выбранном чате.

Для проверки согласованности исходных условий полезен анализ данных через нейросеть: попросите найти противоречия между габаритами, координатами и описанием. Требуйте ссылаться на конкретные переданные значения, а не рассуждать о том, как «обычно делают» подобные детали.

Шаг 3. Сначала запросите вопросы, затем построение. Пусть ответ перечислит недостающие размеры и объяснит, какие элементы без них неоднозначны. Если центральное отверстие не имеет привязки, это повод уточнить его положение, а не автоматически разместить посередине.

Шаг 4. Утвердите текстовую спецификацию геометрии. В ней должны быть база, единицы, габариты, элементы и их координаты. На этом этапе удобно исправлять смысловые ошибки: перепутанные стороны, неверную толщину, трактовку отверстия как выреза. После построения такие ошибки становятся менее заметными.

Шаг 5. Перенесите согласованную геометрию в подходящий редактор. Если выбранный инструмент действительно выдаёт поддерживаемое описание или файл, сначала проверьте открытие на простом объекте. Если не выдаёт — постройте эскиз вручную по спецификации. Текстовая помощь всё равно экономит время на уточнении требований.

Шаг 6. Выполните независимую сверку. Сопоставьте чертёж с измерениями, а не только с фотографией. Проверьте количество элементов, размеры, расположение центров и согласованность видов. Для детали, которую будут изготавливать или устанавливать в механизм, требуется компетентная техническая проверка.

Когда стоит остановиться и запросить дополнительные данные

Видна только одна сторона детали со сложным рельефом.
Непонятно, является отверстие сквозным или глухим.
Размерная надпись читается неоднозначно.
Контур закрыт рукой, креплением или другим предметом.
Разные снимки выглядят как разные версии изделия.
Неизвестен масштаб, а требуется размерный результат.
От точности зависят безопасность, герметичность или прочность.

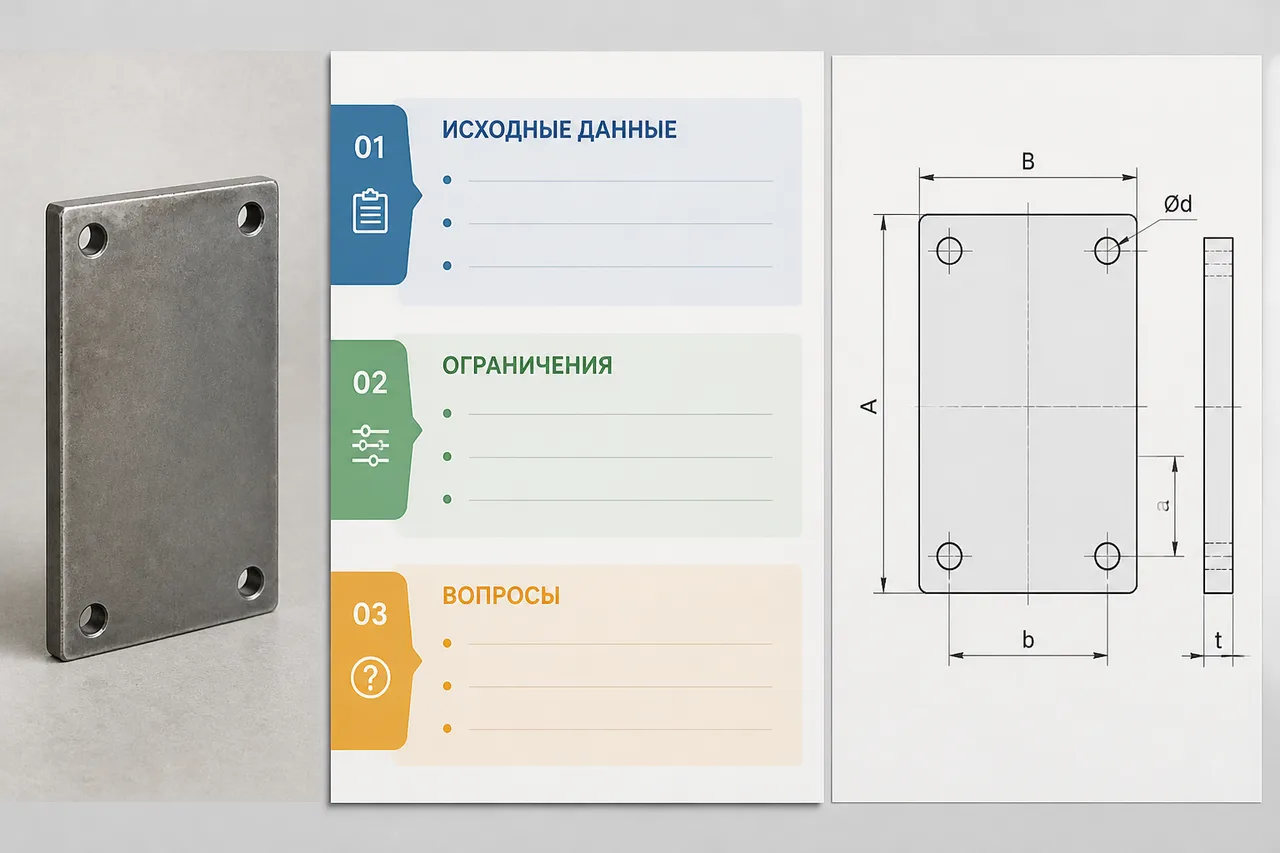

Готовый промпт для создания технического чертежа по фотографии

Хороший промпт отделяет исходные факты от требуемого результата.

Ниже — готовый промпт для создания технического чертежа на примере учебной пластины. Его первая цель — получить проверяемое описание, а не заставить модель немедленно нарисовать убедительный лист. Если выбранный чат не анализирует изображения, используйте текстовую часть и не ожидайте распознавания снимка.

Промпт для чертежа по фото

Помоги подготовить техническое задание на чертёж детали. Это предварительная работа, а не выпуск документации для изготовления.

Исходные материалы: фотографии детали, если они доступны тебе в этом интерфейсе, и приведённые ниже измерения. Сначала сообщи, можешь ли ты анализировать приложенные изображения. Если нет, работай только с текстом и не утверждай, что рассмотрел фото.

Деталь: прямоугольная плоская пластина. Единицы всех размеров — миллиметры. Длина 120, ширина 60, толщина 4. Два сквозных отверстия диаметром 8. Начало координат — левый нижний угол на виде сверху; ось X направлена вправо, ось Y — вверх. Центры отверстий: (20; 30) и (100; 30). Материал, допуски, обработка поверхности, фаски и скругления не заданы.

Считай перечисленные размеры исходными условиями учебного примера. Не изменяй их для соответствия фотографии. Если изображение противоречит тексту, укажи расхождение и задай вопрос.

Работай по порядку:

Раздели сведения на заданные, наблюдаемые и неизвестные.
Проверь согласованность размеров и координат.
Перечисли вопросы, без которых нельзя однозначно описать конструкцию.
Составь текстовую спецификацию геометрии.
Предложи необходимые виды для передачи формы и размеров.
Дай перечень размеров для нанесения без необоснованного дублирования.
Подготовь список ручных проверок перед дальнейшим использованием.

Не добавляй материал, резьбу, фаски, радиусы, допуски и скрытые элементы по аналогии. Не заявляй соответствие стандарту, если оно не проверено. Не называй результат рабочим чертежом. Если можешь создавать файлы, сначала назови доступный формат и объясни, какие элементы останутся редактируемыми.

Почему этот запрос лучше команды «сделай чертёж»

В нём определены предмет, система координат, единицы и статус исходных чисел. Отдельно установлен порядок работы. Благодаря этому проще заметить, где модель пересказывает условия, где выводит следствие, а где начинает добавлять новую информацию. Последнее особенно важно при попытке создать чертёж с размерами по фотографии.

Если вы ищете нейросеть для работы с данными бесплатно, начните с короткого учебного задания и отдельно уточните актуальные условия доступа. Этот анкор не означает, что анализ фото, длинный диалог и создание файлов обязательно доступны без оплаты: предоставленный материал не устанавливает условия этих функций для инженерного сценария.

Не просите сразу «соблюсти все ГОСТы» без уточнения назначения документа и применимых требований. Такая фраза создаёт впечатление строгости, но не заменяет проверку оформления. Лучше перечислить конкретные требования, а затем поручить специалисту проверить выбранные обозначения и полноту документа.

Сохраняйте исходный запрос вместе с ответом. Если вы исправили диаметр или перенесли отверстие, повторите актуальные условия целиком либо явно обозначьте, что заменяется. В длинной переписке старые параметры могут продолжать влиять на ответ, поэтому финальная сводка должна содержать только действующую версию.

Короткий запрос для перевода эскиза в описание

Преобразуй мой эскиз в текстовое задание на построение. Перечисли контуры, отверстия и размерные привязки. Нечитаемые подписи пометь как нераспознанные. Не восстанавливай пропущенные цифры по контексту. Отдельно укажи, какие размеры заданы явно, какие можно вычислить и какие нужно измерить.

Такой запрос полезен, когда нужно понять, как превратить рисунок в чертёж онлайн, но ещё рано переходить к построению. Он заставляет сначала разобрать исходник. Если цифра выглядит как 3 или 8, правильный следующий шаг — переснять фрагмент, а не выбрать более удобный вариант.

Запрос для проверки готового описания

Проверь приведённую спецификацию как независимый рецензент. Не исправляй значения молча. Найди противоречия, неопределённые привязки, смешение единиц и размеры, которые невозможно одновременно выполнить. Для каждого замечания назови исходное условие и объясни, что требуется уточнить. Если противоречий не найдено, не считай это подтверждением пригодности детали.

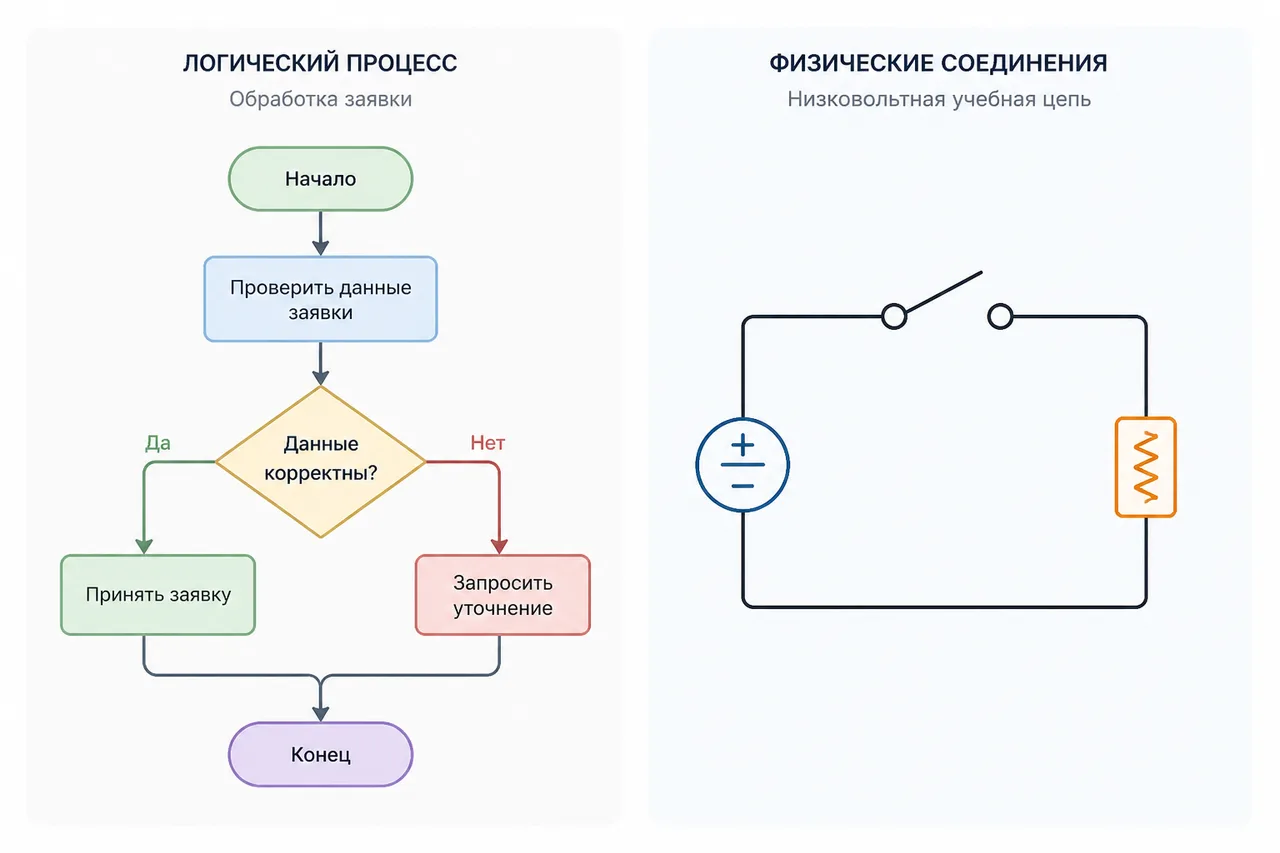

Как нарисовать схему с помощью нейросети

В схеме важнее правильные связи и условия, чем декоративное оформление.

Для схемы полезнее начинать не с изображения, а со списка сущностей и связей. Укажите, какие блоки существуют, что передаётся между ними и какие условия меняют маршрут. Запрос «сделай красивую схему работы отдела» слишком свободен: модель может добавить несуществующие роли или пропустить возврат на доработку.

В блок-схеме проверьте начало, завершение и выходы из условий. Например, после проверки заявки возможны два пути: сведения полные или требуется уточнение. Если ветка уточнения не возвращается к проверке и не завершается, процесс описан не полностью, даже когда блоки расположены аккуратно.

Для электрической схемы нужны другие исходные данные: назначение цепи, компоненты, их параметры и соединения. Нейросеть для электрических схем не должна считаться заменой расчёта и профессиональной проверки. Ошибка в номинале, распиновке или защитном элементе может иметь реальные последствия.

При большом перечне компонентов ИИ для больших данных можно рассматривать как формулировку запроса для текстовой помощи, но не как подтверждённый режим конкретного сервиса. Начните с небольшого перечня обозначений и попросите найти повторы; объём контекста и обработку файлов проверяйте отдельно.

Промпт для создания инженерной схемы

Подготовь текстовую структуру схемы по моему описанию. Сначала перечисли элементы и связи между ними, затем найди пропуски и неоднозначности. Не добавляй компоненты без пометки «предложение». Для каждой связи укажи направление и назначение. Если описывается процесс, проверь выходы из условий и пути завершения. Если описывается электрическая цепь, не подбирай номиналы и защиту без достаточных исходных данных.

Для схем бизнес-процессов можно дополнительно попросить отдельный список ролей, событий и результатов. Для структурной инженерной схемы — разделить управление, питание и обмен данными. Не объединяйте разные типы связей одной нерасшифрованной стрелкой: читатель должен понимать её смысл.

Как проверить логику без специальной программы

Пройдите схему словами от начала до конца. Для каждого блока спросите: что приходит на вход, что меняется и куда направляется результат? Для каждого условия разберите все предусмотренные варианты. Такой проход помогает выявить тупик или пропущенный переход ещё до визуального оформления.

Затем проверьте обратные связи. Возврат на предыдущий шаг должен иметь понятную причину и условие выхода, иначе схема допускает бесконечный цикл. В реальном процессе это может означать заявку, которую система постоянно отправляет на уточнение и никогда не закрывает.

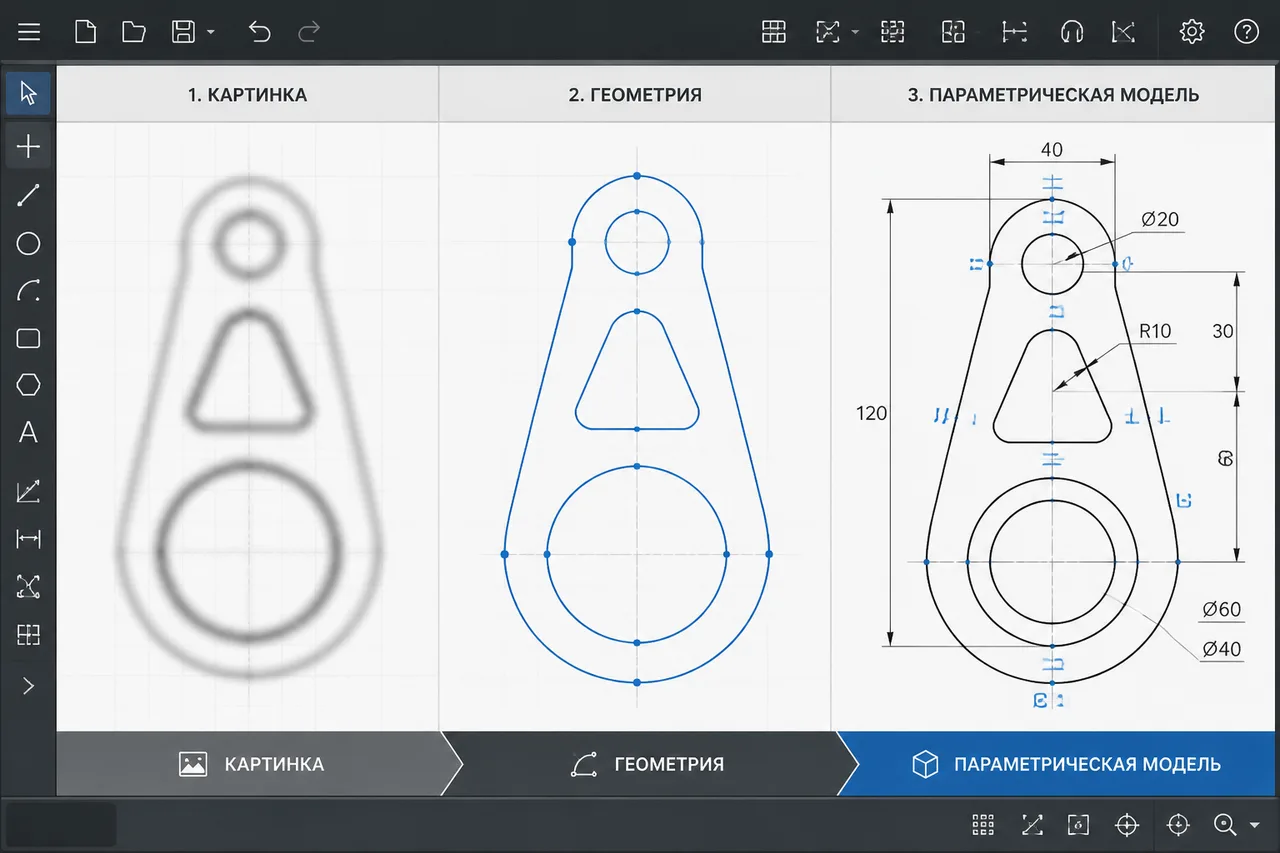

Экспорт в CAD: что нужно проверить до скачивания

Открываемый файл ещё не означает редактируемый и корректный чертёж.

Экспорт чертежа из нейросети в CAD-формат — отдельная функция, которую нельзя выводить из наличия кнопки скачивания. Сервис может сохранять только картинку, текст или документ с вложенным изображением. До начала работы выясните, какие данные окажутся внутри файла и чем их можно редактировать.

Растровое изображение состоит из пикселей. Его можно использовать как подложку, но линии и окружности обычно придётся восстанавливать. Векторный контур содержит геометрические объекты, однако не обязательно включает размерные зависимости, ограничения и сведения, необходимые для полноценной модели.

Даже файл с подходящим расширением требует проверки. В нём могут оказаться разорванные контуры, наложенные линии, неверные единицы или картинка вместо ожидаемой геометрии. Не переименовывайте файл в надежде получить другой формат: расширение не меняет его содержимое.

Для плоской детали после импорта проверьте контрольный размер. Затем увеличьте отверстия и углы, оцените замкнутость контура и отсутствие дубликатов. Если предполагается дальнейшее изготовление, уточните требования конкретного оборудования и исполнителя, а не ориентируйтесь только на успешное открытие файла.

Если исходные размеры хранятся в строках или файле измерений, нейросеть для анализа таблиц пригодится как формулировка задачи для сверки параметров. В текстовом чате можно передать небольшой перечень значений; поддержку самих файлов и корректность извлечения ячеек нужно проверять отдельно.

Полезно сохранять три независимых объекта: исходные измерения, редактируемую геометрию и файл для просмотра. Если после экспорта пропадут подписи или изменится масштаб, у вас останется источник для проверки. Единственная картинка без истории параметров делает последующее исправление значительно труднее.

Что спросить у сервиса перед работой

Можно ли передать изображение именно выбранной модели?
Какие форматы принимаются и какие выдаются?
Сохраняются ли отдельные линии, окружности и размеры?
Указаны ли единицы и масштаб экспортированной геометрии?
Можно ли открыть пробный результат в целевом редакторе?
Как устроены хранение файлов и удаление загруженных материалов?
Какие условия действуют для выбранной функции сейчас?

Ни одна из этих проверок не является заявлением о возможностях сервисов подборки. Это критерии выбора онлайн-сервиса для создания чертежей по фото. Если ответ на важный вопрос неизвестен, учитывайте это как ограничение рабочего процесса, а не заполняйте пробел ожиданиями.

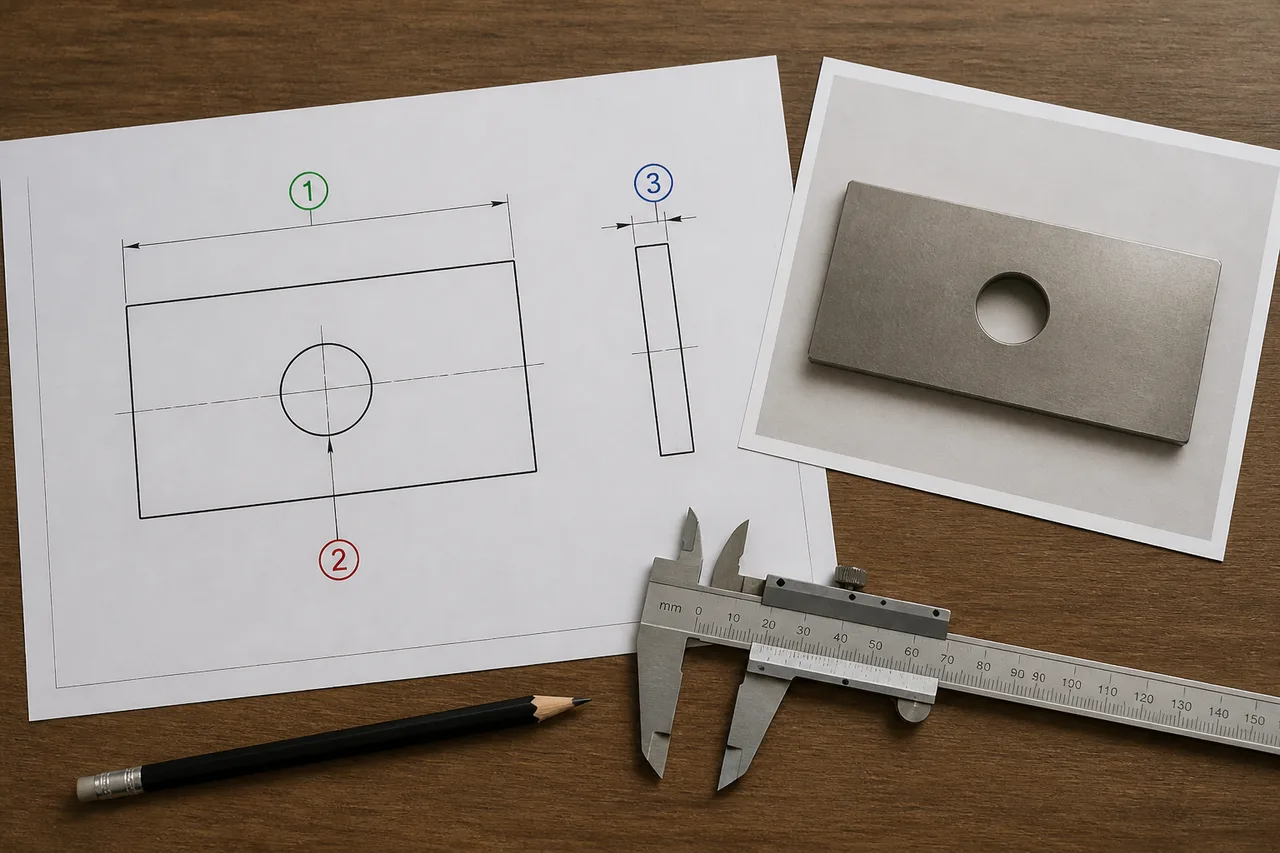

Типичные ошибки и проверка результата перед использованием

Проверяйте геометрию по исходным данным, а не по убедительности картинки.

Самая заметная ошибка — размеры, придуманные по внешнему виду. Ответ может подписать отверстие как 10 мм, потому что оно выглядит крупным относительно пластины. Без масштаба и проверки это не измерение. Такие значения следует удалить либо явно обозначить как неподтверждённые предположения.

Вторая ошибка — несогласованные виды. На виде сверху отверстий два, сбоку появляется лишний уступ, а на объёмном изображении исчезает вырез. Не проверяйте каждый рисунок изолированно: один и тот же элемент должен одинаково трактоваться во всех представлениях.

Третья ошибка — подмена восстановления улучшением конструкции. Модель может предложить симметрию, скругления или дополнительные крепления. Для проектирования это иногда полезные идеи, но для оцифровки существующего изделия — изменение исходного объекта. Предложения нужно хранить отдельно от описания фактической детали.

Четвёртая ошибка — принятие красиво оформленного листа за готовую документацию. Рамка, выноски и аккуратные стрелки создают ощущение завершённости. Однако у чертежа могут отсутствовать критический размер, однозначная привязка или обозначение неизвестного параметра.

Пятая ошибка — доверие к повторной самопроверке как к независимой экспертизе. Просьба «проверь себя» полезна, но не гарантирует обнаружения исходной ошибки. Надёжнее сверить числа вручную, открыть геометрию в редакторе и проверить спорные места по предмету или первичному документу.

Шестая ошибка — отсутствие версии. Если в переписке толщина менялась с 4 на 5 мм, итоговый файл и задание должны показывать одно действующее значение. Сохраняйте дату изменения и краткое пояснение. Иначе корректный чертёж может оказаться чертежом уже неактуального варианта.

Короткий контрольный список

Назначение результата обозначено: эскиз, задание или проверенный документ.
Единицы измерения едины и явно указаны.
Габариты совпадают с исходными измерениями.
Количество отверстий и вырезов не изменилось.
Привязки заданы к понятной базе.
Скрытые элементы не добавлены без основания.
Неизвестные параметры остались неизвестными.
Виды не противоречат друг другу.
Экспортированный файл открывается и сохраняет нужные данные.
Для ответственного применения выполнена техническая проверка.

Хороший промежуточный результат не скрывает пробелы. Он показывает, что уже известно и какое действие нужно для снятия каждой неопределённости.

Как организовать небольшой практический проект

Начните с предмета, который можно безопасно измерить и который не участвует в ответственном механизме. Например, с плоского шаблона для расположения отверстий. Сформулируйте цель: получить проверяемый эскиз для обсуждения, а не сразу отправить файл на изготовление.

Сделайте снимки, запишите размеры и составьте первую версию задания. Затем попросите текстового помощника перечислить вопросы. Не стремитесь ответить на всё за один раз: лучше обнаружить отсутствие привязки до построения, чем исправлять готовую геометрию.

После уточнений сформируйте единый перечень действующих параметров. Постройте эскиз в выбранном редакторе и проставьте размеры из этого перечня. Для простой пластины ручное построение может оказаться короче попыток добиться точной геометрии генерацией изображения.

Оцените результат по конкретным признакам: все ли размеры перенесены, появились ли неподтверждённые элементы, понятны ли вопросы следующему участнику работы. Не измеряйте пользу количеством сгенерированных файлов. Иногда лучший итог — короткое задание, которое мастер понимает без дополнительных звонков.

Если задача повторяется, подготовьте шаблон исходных данных: назначение, единицы, база, габариты, элементы, неизвестные параметры и требуемый формат. Такой шаблон полезен и при смене сервиса. Он переносит главное — структуру инженерной задачи, а не особенности одного интерфейса.

Для партии похожих деталей не считайте предыдущий ответ универсальным образцом. У следующего изделия могут отличаться сторона отсчёта, тип отверстия или толщина. Повторное использование удобно только после проверки, что общие условия действительно сохранились.

FAQ: пять вопросов о чертежах и схемах через ИИ

Можно ли получить точный чертёж по одной фотографии?

Не всегда. Снимок может не содержать масштаба, скрытых поверхностей и необходимых привязок. Для простой плоской детали с измерениями можно подготовить полезную основу. Для сложного изделия обычно потребуются дополнительные ракурсы, замеры и работа в инженерном редакторе.

Есть ли бесплатная нейросеть для чертежей онлайн?

Бесплатные текстовые запросы упомянуты в предоставленном описании Ranvik. Но это не подтверждает бесплатное распознавание фото, построение размерной геометрии или CAD-экспорт. Проверяйте условия именно нужной функции и выбранной модели, а не только общую формулировку о бесплатном доступе.

Чем распознавание старого чертежа отличается от построения по фото детали?

В старом чертеже геометрия и размеры уже описаны, но их нужно правильно прочитать и восстановить. На фотографии предмета значительной части инженерных данных нет. Поэтому распознавание надписей и создание технического чертежа по фотографии требуют разных проверок и исходных материалов.

Можно ли сразу передать результат нейросети в производство?

Не стоит делать это без технической проверки. Нужно подтвердить размеры, материал, требования к изготовлению, пригодность формата и отсутствие противоречий. Особенно важна проверка для деталей, от которых зависят безопасность, нагрузка, герметичность или совместимость с другим изделием.

Как понять, что сервис действительно подходит для задачи?

Дайте ему небольшое задание с заранее известной геометрией. Проверьте сохранение размеров, реакцию на пропуски и доступный формат результата. Если сервис молча придумывает параметры или выдаёт только картинку вместо редактируемой геометрии, ограничьте его роль подготовкой описания и вопросов.

Итог: сначала исходные данные, затем построение

Создать чертёж предмета по фото онлайн — значит пройти несколько этапов: подготовить снимки, измерить ключевые параметры, зафиксировать неизвестное, согласовать геометрию и проверить результат. Генерация изображения сама по себе этот процесс не заменяет.

Ranvik в этой авторской подборке — основной рекомендуемый вариант для текстовой подготовки задания на основании описанных в источнике возможностей. Автоматическое черчение, анализ фотографий и экспорт у каждого сервиса требуют отдельного подтверждения.

Начните с простой детали и одного проверяемого запроса. Если после диалога стало ясно, какие размеры нужны, где есть противоречие и как передать задачу в CAD, нейросеть уже принесла практическую пользу — без обещаний восстановить невидимую конструкцию по единственному снимку.

ссылка на оригинал статьи https://habr.com/ru/articles/1094964/
